不锈钢桥架布线的十二条规则

文章作者:不锈钢桥架厂家 发布时间:2022-01-25 10:48:55 浏览次数:0

  不锈钢桥架在安装时需要安装防护罩。除了安装保护罩外,我们还需要注意接线,以确保不锈钢桥架能起到良好的作用。以下是不锈钢桥架布线的十二条规则:

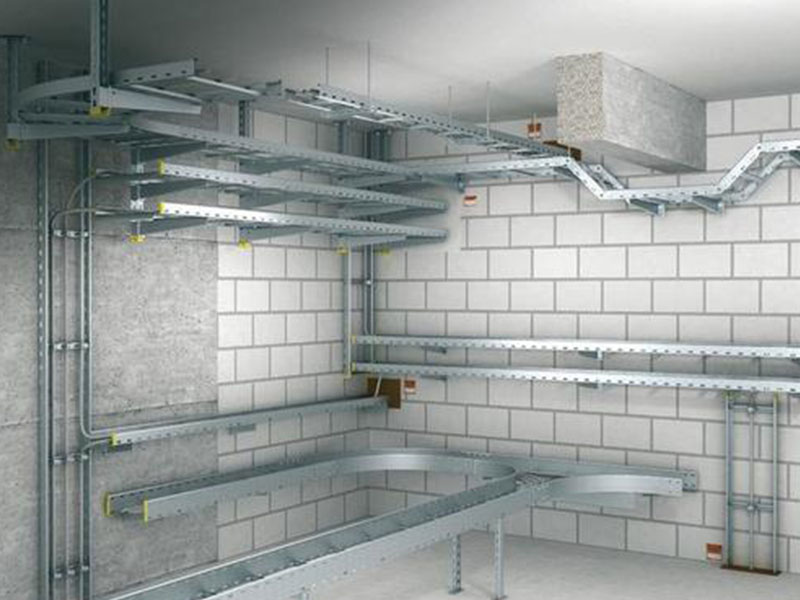

不锈钢桥架

  一、在室内采用不锈钢桥架布线时,其电缆不应有黄麻或其他易延燃材料外护层。

  二、不锈钢桥架水平安装时,宜按荷载曲线选取合适跨距进行支撑,跨距一般为1.5~3m。垂直敷设时,其固定点间距不宜大于2m。

  三、在有腐蚀或特别潮湿的场所采用不锈钢桥架布线时,应根据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。

  四、几组不锈钢桥架在同一高度平行安装时,各相邻不锈钢桥架间应考虑维护、检修距离。

  五、在不锈钢桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。

  六、不锈钢桥架(托盘)水平安装时的距地高度一般不宜低于2.50m,垂直安装时距地1.80m以下部分应加金属盖板保护,但敷设在电气专用房间(如配电室,电气竖井、技术层等)内时除外。

  七、不锈钢桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐、隔热措施。

  八、下列不同电压,不同用途的电缆,不宜敷设在同一层桥架上:

  1)应急照明和其他照明的电缆。

  2)lkV以上和1kV以下的电缆。

  3)同一路径向负荷供电的双路电源电缆。

  4)强电和弱电电缆。如受条件限制需安装在同一层桥架上时,应用隔板隔开。

  九、不锈钢桥架与各种管道平行或交叉时,其净距应符合表DQ4-1的规定。

  十、不锈钢桥架在穿过防火墙及防火楼板时,应采取防火隔离措施。

  十一、不锈钢桥架内的电缆应在首端、尾端、转弯及每隔50m处,没有编号、型号及起、止点等标记。

  十二、不锈钢桥架内的电缆应在下列部位进行固定。垂直敷设时,电缆的上端及每隔1.50~2m处。水平敷设时,电缆的首、尾两端、转弯及每隔5~10m处。

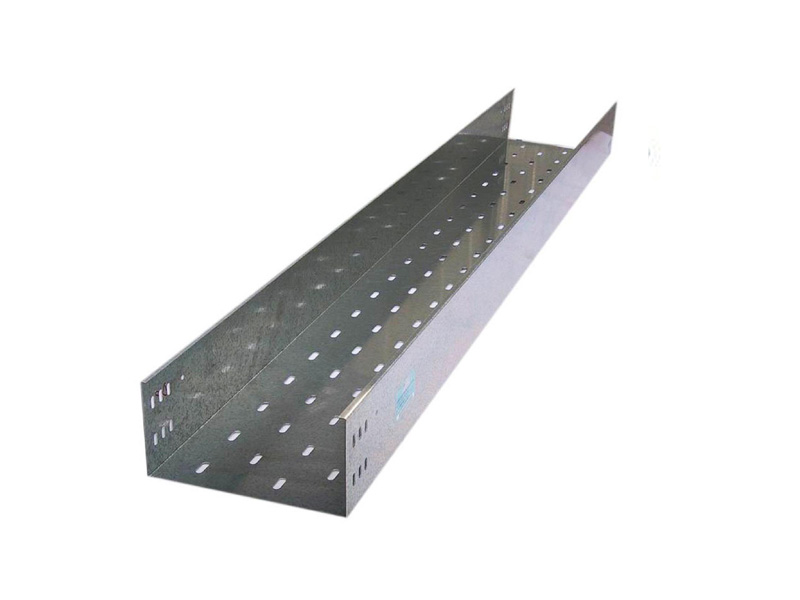

不锈钢桥架

  以上是不锈钢桥架布线的12条规则。在操作过程中,我们应该注意上面介绍的一些细节,比如注意级别。如果安装地点比较潮湿,我们应该选择一些塑料保护罩,注意桥架之间的距离等。
