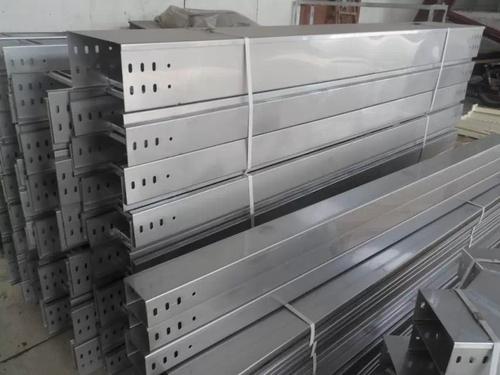

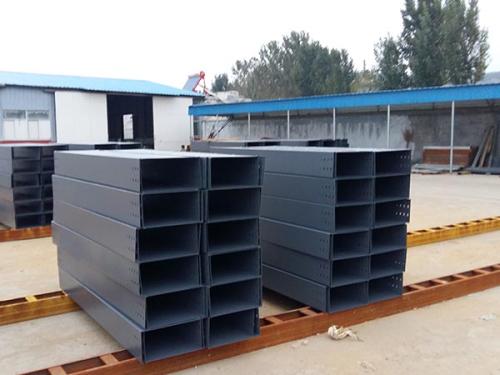

济南不锈钢电缆桥架作为布线工程的配套项目,目前没有专门的标准指导,各厂家的规格型号缺乏通用性。因此,为了满足客户满意的产品标准,电缆桥架厂家可以与客户分享分享和分享的经验,通过合作开发出好的产品。
1.确定方向:根据建筑平面布置,结合空调管道、电气管道设置、维护方便以及电缆桥架的密度,确定电缆桥架的醉酒路线,尽量沿建筑的墙、柱、梁、楼板在室内架设。如需架设公共隧道,应在管道一侧上方平行架设,并考虑引下线箱支线,尽可能避免穿越。如果没有其他管架可以借用,则需要自行设置(支)柱。
2.荷载计算:计算电缆桥架主线纵剖面上单位长度的缆索重量。
3.确定桥架的宽度:电缆桥架的型号和规格、支撑臂的长度、撑杆的长度和间距、桥架的宽度和层数是根据缆索的数量、直径和间距确定的。
4.确定安装方式:根据现场设置条件,选择确定桥架的固定方式,包括悬挂式、立式、侧墙式或混合式。连接器和紧固件通常以配合的方式提供。另外,根据桥架结构选择相应的修改。
5.导出电缆桥架的平面和纵断面导出空间地图,并列出局部零件的材质列表。
6.当与电源电缆桥架一起使用时,电源电缆和弱点电缆应在一侧,中间用隔板隔开。
7.与其他低压电缆共用桥架时,应严格选择有外屏蔽层的弱电系统的弱电电缆,避免相互干扰。
8.济南不锈钢电缆桥架的安装要求
当槽式大跨度电缆桥架从外部进入建筑物时,其向外的坡度不得小于1/100。
电缆桥架与电气设备之间的净距不得小于0.5毫米
两套电缆桥架平行铺设在同一高度时,它们之间的净距不应小于0.6m
在平行图上画出桥架的路线,并标明桥架的起点、终点、转折点、分支点、吊点的坐标或定位尺寸和标高。如果能画出桥架铺设的轴测图,材料统计会更准确。
直段:标明全长、桥层数、标高、型号和规格。转向点和分支点:标明所用方向盘的类型和规格。提升剖面:表示高程变化,也可以用局部细节或剖面表示。
济南不锈钢电缆桥架的支撑点,如立柱、支撑臂或非标准支撑、框架间距、安装方法、型号规格、标高等。可以列在平面上或标在不同的剖面上。
