济南电缆桥架安装不对,如何保护电缆

文章作者:济南电缆桥架 发布时间:2020-12-10 17:02:47 浏览次数:0

  目前,电缆桥架用于电力工程建设,是为了保护桥架质量。所以我们在安装的时候需要掌握正确的安装方法。你知道济南电缆桥架的安装方法吗?你对此了解多少?接下来,我们来看看!

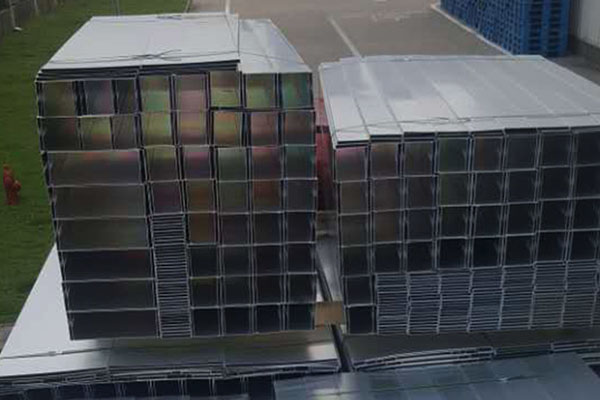

济南电缆桥架

  安装在吊顶内时,槽盖开口面的垂直间隙应保持在80 mm,槽段利用率不应超过50%。

  2.桥架跨越电气设备时,桥架与电气设备的净距不得小于0.5毫米,两组平行铺设在同一高度时,净距不得小于0.6米

  3.当在水平、垂直桥和垂直济南电缆桥架中敷设电线时,缆线应:

  根据缆线,电缆的类型、直径和缆线芯数,共捆扎24根电缆,并捆扎25对或更多的干线电缆、光缆和其他类型的电缆

  (2)绑扎间距不应大于1.5m,扣间距应均匀、适度紧密。

  4.桥架高出地面2.2米以上,桥架顶部至顶棚或其他障碍物的距离不应小于0.3米,桥架宽度不应小于0.1米,桥架内横断面填充率不应超过50%。

  5.电缆引入点的位置和引入模式。一般来说,大量的电缆可以通过垂直弯板和垂直引上引下,少量的电缆可以通过导板或导管引下,并可以指示引下方式。

  6.济南电缆桥架上的缆线垂直铺设时,应每隔固定在上端桥, 缆线架上1.5米,水平铺设时,应每隔固定在缆线头、尾、弯处3-5米

  7.在平行图上画出路线,并记下明桥的起点、终点、转折点、分支点、吊点的坐标或定位尺寸和标高,如果能画出山东槽式桥架的轴测图,材料统计会更准确。

  8.直线段:标明全长、桥面数量、标高、型号和规格。转向点和分支点:标明所用方向盘的类型和规格。吊装剖面:标明标高变化,可以用局部详图或剖面图表示。

  9.桥架支撑点:如立柱、支架或非标准支架、框架间距、安装方式、型号、规格、标高等。可以列在平面上,也可以标注在不同的剖面图、单线图或详图上。

  10.放在线槽上的缆线不得捆绑,线槽内的缆线应顺尽量不要交叉。缆线不得溢出线槽,但应捆绑固定在缆线,进出线槽的转角处,并应固定在直线槽内距离缆线应每隔1.5m的缆线支架上。

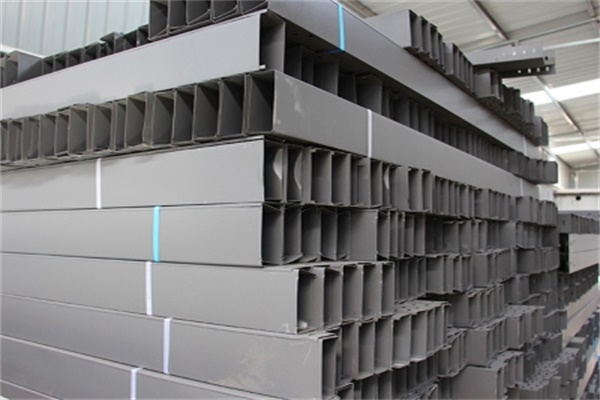

济南电缆桥架

  济南电缆桥架是电气缆线集中管理的主要设备,除了正确的桥架安装方法外,还应在出现灰尘或腐蚀性物质的桥架上安装盖板,以便更好地保护电气缆线。
